水道直結型　リターンバルブ（特許第２００８０８０号）　受注生産品

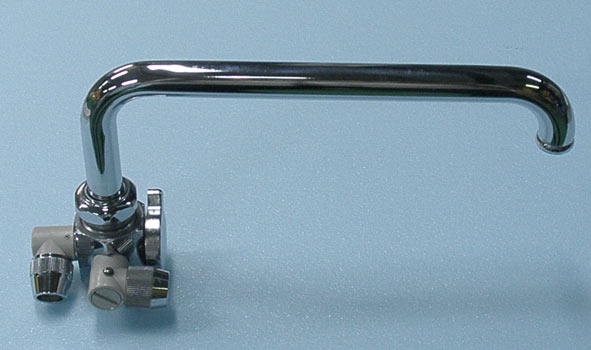

配管図と特徴

  1. 業界最小コンパクト設計
  2. 水道水吐水測穴径φ１０．φ７．５
  3. 接続長ネジ－ネジ端面寸法３９．５ｍ／ｍ
  4. ホース接続時余計な応力をかけず、クランプのいらない袋ナット締め付け方式
  5. 分岐側に流量調整ツマミ付
  6. 取付けが回転式袋ナット式
  7. ハンドル位置１８０°変更可
  8. 切換耐圧検査３Ｋｇ／ｃｍテスト済み
  9. 基本ネジＷ２６－山２０で、その他ネジ用中間アタッチメントも豊富に揃っています。 ※その他ＯＥＭ仕様も承っております。


仕様

  1. 使用条件
    1. 使用流体
        国内水道法に基づく上水道水及び上水道水を電気分解し生成したアルカリ（ＰＨ８．６～ＰＨ１１）水等
    2. 使用圧力
        最大０．４９ＭＰＡ（５Ｋｇ／ｃｍ））
    3. 流体温度
        最高３５℃
    4. 周囲条件
        室内温度　ａ．周囲温度５～３５℃　ｂ．相対湿度４５～８５％
  2. 使用方法
    1. 取付方法
        水道用蛇口及び吐水口に直結する。
        基本ネジはＷ２６～２０山とする（雄ネジ×雌ネジ）
    2. 取付方向
        取付方向は正方向、逆方向に取付できるが、流れの方向性は一方向である。
  3. 操作頻度
      基本使用
        ２０～３０回／日
  4. 弁口径
      内径寸法
        通常吐出口径１０ミリ、分岐口径φ７．５ミリ

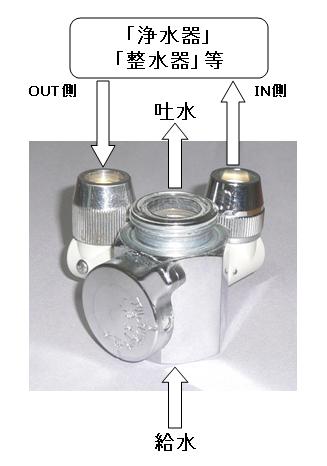

  5. 切換方法
    1. 通常使用
        水道水用蛇口等から入った水が、吐水口にストレートに流れる。
    2. 切換使用
        水道水用蛇口等から入った水が、分岐口（１）に流れ、分岐口（２）に戻り、吐水口に流れる。
  6. 接続部の形状
    1. 蛇口取付
        本体上部／Ｗ２６－２０山（雌ネジ）
    2. ネジ
        本体下部／Ｗ２６－２０山（雄ネジ）
    3. 分岐口
      1. ＩＮ　部　：　ホース接続（袋ナット止）
      2. ＯＵＴ部　：　外径１１．５ミリ×内径７．５ミリ
