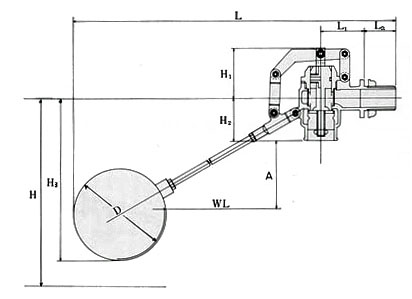

MSボールタップ(圧力バランス型)複式





記号 13mm 20mm 25mm 30mm 40mm 50mm 65mm 75mm 100mm
L 465 470 520 530 600 630 780 825 920
L1 40 40 58 68 76 96 90 95 111
L2 40 40 42 44 51 54 26 27 29
H 320 320 345 365 385 408 520 550 678
H1 62 62 67 71 72.5 80 105 110 135
H2 50 50 55.5 60 65 73 100 100 118
A 50 50 60 70 80 90 100 110 120
D 115 115 125 125 150 150 185 185 200
H3 190 190 181 205 240 253 300 220 328



製品の特徴

  1. 水圧
    構造上0.75MPaでも常に一定の機能を発揮します。
  2. 漏水
    吐水口弁が1カ所なので水圧のバランスによる調節が不要です。(従来の複式ボールタップは吐水口弁が2カ所なので水圧の調節が微妙です。)
  3. ヴァイブレーション・ショック
    反吐水方向よりの止水方式であり、吐水口上部を大きくすることにより、止水に近づくと波浪が減少し、波浪によるショック・ヴァイブレーションが防げます。
  4. 点検
    ストレーナーはリング状で表面積が大きいので多少のゴミでも流量は減少しません。万一の場合は上部のキャップをはずすことで、ストレーナー弁体の分解掃除が簡単に出来ます。年に2回くらいストレーナーを必ず掃除して下さい。
  5. 吐水量
    シート口径を大きくすることで、全開時の吐水量は、給水能力と同じになりました。
  6. その他
    波浪防止及び、消音効果に役立つようにバルブソケットが取り付けられるように本体吐水口に内ネジが切ってあります。

標準仕様

最高使用
圧力
0.75MPa
温度

耐圧・試験圧力
1.75MPa
材質
本体
KSB-2A(鉛レス材)
弁パッキン
NBR
接続管径
ねじ込型
10m/m 13m/m 20m/m 25m/m 30m/m 40m/m 50m/m 65m/m
フランジ型
65m/m 75m/m 100m/m

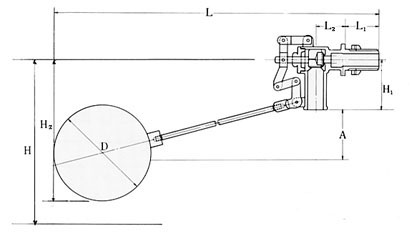

Nボールタップ(単式)




記号
10mm
13mm
L
379
380
L1
26
26
L2
34
35
H1
48
48
A
30
30
D
95
95
H
240
240
H2
130
130

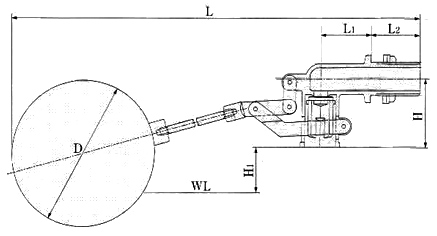

SWボールタップ(単式)




記号
20mm
25mm
L
445
510
L1
40
50
L2
40
50
D
115
150
H
54
58
H1
45
60

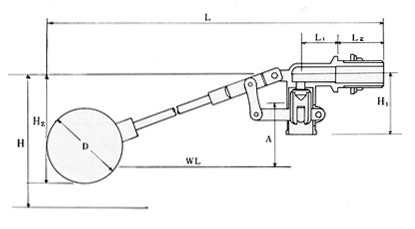

複式ボールタップ




記号
13mm
20mm
L
395
410
L1
26
40
L2
35
40
H1
51
58
A
30
65
D
95
115
H
246
248
H2
106
113

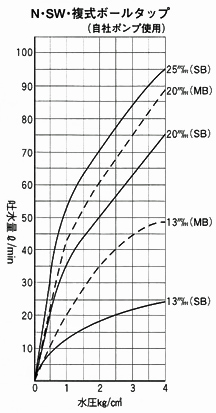

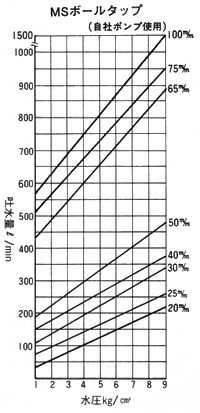

流量表




※記載の仕様および寸法は、製品改良のため予告なしに変更する場合があります。あらかじめご了承下さい。
