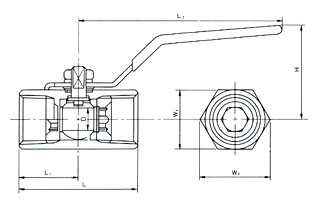

↑クリックで拡大

型番(図番)	呼び径	Ｄ	Ｌ	Ｌ１	Ｌ２	Ｈ	Ｗ１	Ｗ２	備考
BSS-01-08Rc	1/4B	5.0	40.0	19.0	60	31	17	19.5	－
BSS-01-10Rc	3/8B	7.5	44.5	21.7	80	40	21	24.0	－
BSS-01-15Rc	1/2B	9.0	54.5	26.5	80	42	26	30.0	－
BSS-01-20Rc	3/4B	12.5	61.0	30.0	100	51	32	37.0	－
BSS-01-25Rc	1B	16.0	75.0	36.5	100	55	38	44.0	－
BSS-820-32Rc	1"1/4B	21.0	78.0	39.0	150	66	48	55.0	－
BSS-820-40Rc	1"1/2B	24.0	82.0	41.0	150	69	54	62.0	－
BSS-820-50Rc	2B	32.0	100.0	50.0	150	75	67	77.0	－

※記載の仕様および寸法は、製品改良のため予告なしに変更する場合があります。あらかじめご了承下さい。
