バルブ > ハマイボールバルブ > RBS-43型

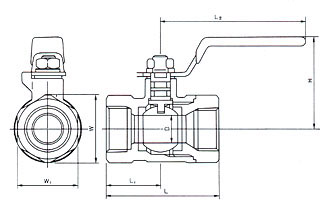

↑クリックで拡大


型番(図番) 呼び径 Dφ L L1 L2 H W W1 備考
RBS-43-08Rc 1/4B 7.5 50 22.0 53 34 23 21 -
RBS-43-10Rc 3/8B 9.0 46 21.0 60 38 26 23 -
RBS-43-15Rc 1/2B 12.5 62 27.5 60 41 32 29 -
RBS-43-20Rc 3/4B 16.0 72 32.0 80 50 38 34 -
RBS-43-25Rc 1B 21.0 81 39.0 80 54 46 42 -
RBS-43-32Rc 1"1/4B 24.0 88 44.0 130 70 58 52 -
RBS-43-40Rc 1"1/2B 32.0 96 48.0 130 75 64 58 -
RBS-43-50Rc 2B 38.0 120 60.0 130 90 78 70 -
※記載の仕様および寸法は、製品改良のため予告なしに変更する場合があります。あらかじめご了承下さい。
