　クイックシールシリーズ　（インサートタイプ）　黄銅仕様・ＳＵＳ仕様
　　コネクタ　コネクタ 　雌コネクタ　雌コネクタ 　パネルタッチコネクタ　スィーベルナット雌コネクタ
　　エルボ　エルボ 　ユニオンコネクタ　ユニオンコネクタ 　ナット　パネルタッチコネクタ
　　ティー　ティー 　９０°ユニオンエルボ　９０°ユニオンエルボ 　スィーベルナット雌コネクタ　ナット
　　サービスティー　サービスティー 　スィーベルナット雌コネクタ　ユニオンティー 　ナイロンスリーブ　ナイロンスリーブ

  　パネルタッチコネクタ　クイックシールシリーズ　（インサートタイプ）　黄銅仕様・ＳＵＳ仕様

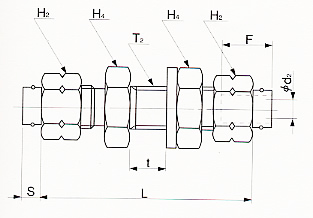

■寸法表 　
　　　　　　
　　　　　　●ミリサイズ
品番
仕様
適用
Ｌ
Ｓ
Ｆ
ｔ
Ｈ２
Ｈ４
ｄ２
Ｔ２
ﾜｯｼｬｰ
ﾜｯｼｬｰ
質量
有効断面積
ﾁｭｰﾌﾞ
ﾁｭｰﾌﾞ
最大
二面幅
二面幅
最小内径
ﾜｯｼｬｰ
外径
肉厚
黄銅
ＳＴ
外径
(mm)
(mm)
挿入長さ
ﾊﾟﾈﾙ厚
ﾈｼﾞｻｲｽﾞ
(g)
(ｍ㎡)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
　UCT4N4×2
○
4×3
41.5
4.5
15.0
6.0
10.0
12.0
0.9
M8×0.75
17.0
1.6
25.0
0.7
　UCT4N4×3
○
4×3
41.5
4.5
15.0
6.0
10.0
12.0
2.0
M8×0.75
17.0
1.6
25.0
3.0
　UCT4N6×4
○
6×4
42.0
4.5
15.0
6.0
12.0
14.0
2.7
M10×1.0
21.0
2.0
33.0
5.0
　UCT4N6×4.5
○
6×4.5
42.0
4.5
15.0
6.0
12.0
14.0
3.2
M10×1.0
21.0
2.0
33.0
7.5
　UCT4N8×6
○
8×6
43.5
4.5
16.0
6.0
14.0
17.0
4.7
M12×1.0
24.0
2.5
48.0
16.0
　UCT4N10×7.5
○
10×7.5
45.5
4.5
18.0
5.5
17.0
19.0
6.2
M15×1.0
28.0
2.5
67.0
30.0
　UCT4N10×8
○
10×8
45.5
4.5
18.0
5.5
17.0
19.0
6.7
M15×1.0
28.0
2.5
67.0
32.0
　UCT4N12×9
○
12×9
48.0
4.5
19.0
5.0
19.0
22.0
7.6
M15×1.0
28.0
2.5
87.0
40.0

　　　　　　●インチサイズ（グループ１）
品番
仕様
適用
Ｌ
Ｓ
Ｆ
ｔ
Ｈ２
Ｈ４
ｄ２
Ｔ２
ﾜｯｼｬｰ
ﾜｯｼｬｰ
質量
有効断面積
ﾁｭｰﾌﾞ
ﾁｭｰﾌﾞ
最大
二面幅
二面幅
最小内径
ﾜｯｼｬｰ
外径
肉厚
黄銅
ＳＴ
外径
(mm)
(mm)
挿入長さ
ﾊﾟﾈﾙ厚
ﾈｼﾞｻｲｽﾞ
(g)
(ｍ㎡)
(inch)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
　UCT1N1/8
○
1/8
39.5
4.5
15.0
6.0
8.0
10.0
1.4
M6×0.75
12.5
1.6
14.5
1.5
　UCT1N3/16
○
3/16
41.5
4.5
15.0
6.0
10.0
12.0
2.4
M8×0.75
17.0
1.6
25.0
4.0
　UCT1N1/4
○
1/4
42.0
4.5
15.0
6.0
12.0
14.0
3.8
M10×1.0
21.0
2.0
32.0
8.5
　UCT1N5/16
○
5/16
41.5
4.5
16.0
6.0
14.0
17.0
4.7
M12×1.0
24.0
2.5
49.0
16.0
　UCT1N3/8
○
3/8
45.5
4.5
18.0
5.5
17.0
19.0
5.7
M14×1.0
28.0
2.5
67.0
22.5
　UCT1N1/2
○
1/2
48.0
4.5
19.0
4.5
19.0
22.0
8.2
M17×1.0
30.0
3.0
86.0
45.0
