　クイックシールシリーズ　（インサートタイプ）　黄銅仕様・ＳＵＳ仕様
　　コネクタ　コネクタ 　雌コネクタ　雌コネクタ 　パネルタッチコネクタ　スィーベルナット雌コネクタ
　　エルボ　エルボ 　ユニオンコネクタ　ユニオンコネクタ 　ナット　パネルタッチコネクタ
　　ティー　ティー 　９０°ユニオンエルボ　９０°ユニオンエルボ 　ナイロンスリーブ　ナット
　　サービスティー　サービスティー 　スィーベルナット雌コネクタ　ユニオンティー 　ナイロンスリーブ　ナイロンスリーブ

  　ティー　クイックシールシリーズ　（インサートタイプ）　黄銅仕様・ＳＵＳ仕様

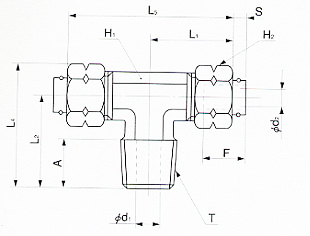

■寸法表 　
　　　　　　
　　　　　　●ミリサイズ
品番
仕様
適用
Ｔ
Ｌ１
Ｌ２
Ｌ３
Ｌ４
Ａ
Ｓ
Ｆ
Ｈ１
Ｈ２
ｄ１
ｄ２
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
最小内径
黄銅
ＳＴ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(g)
(ｍ㎡)
(mm)
(R)
(mm)
(mm)
(mm)
(mm)
　T4N4×2-PT1/8
○
4×2
R1/8
20.5
18.5
24.0
41.0
11.0
4.5
15.0
10.0
10.0
5.0
0.9
25.0
0.5
　T4N4×2.5-PT1/8
○
4×2.5
R1/8
20.5
18.5
24.0
41.0
11.0
4.5
15.0
10.0
10.0
5.0
1.3
25.0
1.5
　T4N4×3-PT1/8
○
4×3
R1/8
20.5
18.5
24.0
41.0
11.0
4.5
15.0
10.0
10.0
5.0
2.0
25.0
2.5
　T4N6×4-PT1/8
○
○
6×4
R1/8
20.5
18.5
25.5
41.0
11.0
4.5
15.0
10.0
12.0
5.0
2.7
30.0
4.5
　T4N6×4-PT1/4
○
○
6×4
R1/4
23.0
22.0
29.0
46.0
12.0
4.5
15.0
12.0
12.0
7.0
2.7
43.0
4.5
　T4N6×4.5-PT1/8
○
6×4.5
R1/8
20.5
18.5
25.5
41.0
11.0
4.5
15.0
10.0
12.0
5.0
3.2
31.0
7.0
　T4N6×4.5-PT1/4
○
6×4.5
R1/4
23.0
22.0
29.0
46.0
12.0
4.5
15.0
12.0
12.0
7.0
3.2
43.0
7.0
　T4N8×5-PT1/8
○
○
8×5
R1/8
23.0
21.0
29.0
46.0
11.0
4.5
16.0
12.0
14.0
5.0
3.7
43.0
9.0
　T4N8×5-PT1/4
○
○
8×5
R1/4
23.0
22.0
30.0
46.0
12.0
4.5
16.0
12.0
14.0
7.0
3.7
45.0
9.0
　T4N8×6-PT1/8
○
○
8×6
R1/8
23.0
21.0
29.0
46.0
11.0
4.5
16.0
12.0
14.0
5.0
4.7
42.0
14.0
　T4N8×6-PT1/4
○
○
8×6
R1/4
23.0
22.0
30.0
46.0
12.0
4.5
16.0
12.0
14.0
7.0
4.7
44.0
15.0
　T4N8×6-PT3/8
○
8×6
R3/8
23.0
26.0
34.0
46.0
13.0
4.5
16.0
14.0
14.0
9.0
4.7
58.0
15.0
　T4N10×6.5-PT1/4
○
○
10×6.5
R1/4
27.0
25.0
35.0
54.0
12.0
4.5
18.0
14.0
17.0
7.0
5.2
73.0
18.0
　T4N10×6.5-PT3/8
○
○
10×6.5
R3/8
27.0
26.0
36.0
54.0
13.0
4.5
18.0
14.0
17.0
9.0
5.2
78.0
18.0
　T4N10×7.5-PT1/4
○
10×7.5
R1/4
27.0
25.0
35.0
54.0
12.0
4.5
18.0
14.0
17.0
7.0
6.2
70.0
24.0
　T4N10×7.5-PT3/8
○
10×7.5
R3/8
27.0
26.0
36.0
54.0
13.0
4.5
18.0
14.0
17.0
9.0
6.2
76.0
26.0
　T4N10×7.5-PT1/2
○
10×7.5
R1/2
27.0
33.0
43.0
54.0
18.0
4.5
18.0
18.0
17.0
12.0
6.2
110.0
26.0
　T4N10×8-PT1/4
○
○
10×8
R1/4
27.0
25.0
35.0
54.0
12.0
4.5
18.0
14.0
17.0
7.0
6.7
69.0
25.0
　T4N10×8-PT3/8
○
○
10×8
R3/8
27.0
26.0
36.0
54.0
13.0
4.5
18.0
14.0
17.0
9.0
6.7
75.0
25.0
　T4N10×8-PT1/2
○
10×8
R1/2
27.0
33.0
43.0
54.0
18.0
4.5
18.0
18.0
17.0
12.0
6.7
109.0
30.0
　T4N12×8-PT3/8
○
○
12×8
R3/8
28.0
25.0
36.0
56.0
13.0
4.5
19.0
14.0
19.0
9.0
6.6
82.0
25.0
　T4N12×8-PT1/2
○
12×8
R1/2
31.0
33.0
44.0
62.0
18.0
4.5
19.0
18.0
19.0
12.0
6.6
128.0
30.0
　T4N12×9-PT1/4
○
12×9
R1/4
28.0
25.0
36.0
56.0
12.0
4.5
19.0
14.0
19.0
7.0
7.6
75.0
33.0
　T4N12×9-PT3/8
○
○
12×9
R3/8
28.0
26.0
37.0
56.0
13.0
4.5
19.0
14.0
19.0
9.0
7.6
82.0
33.0
　T4N12×9-PT1/2
○
12×9
R1/2
31.0
33.0
44.0
62.0
18.0
4.5
19.0
18.0
19.0
12.0
7.6
128.0
33.0
　T4N16×13-PT1/2
○
16×13
R1/2
34.0
33.0
48.0
68.0
18.0
5.0
21.0
18.0
-
12.0
11.0
165.0
72.0

　　　　　　●インチサイズ（グループ１）
品番
仕様
適用
Ｔ
Ｌ１
Ｌ２
Ｌ３
Ｌ４
Ａ
Ｓ
Ｆ
Ｈ１
Ｈ２
ｄ１
ｄ２
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
最小内径
黄銅
ＳＴ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(g)
(ｍ㎡)
(inch)
(R)
(mm)
(mm)
(mm)
(mm)
　　T1N1/8-PT1/8
○
1/8
R1/8
20.5
18.5
23.0
41.0
11.0
4.5
15.0
10.0
8.0
5.0
1.4
21.0
1.5
　　T1N3/16-PT1/8
○
3/16
R1/8
20.5
18.5
24.0
41.0
11.0
4.5
15.0
10.0
10.0
5.0
2.4
26.0
4.0
　　T1N1/4-PT1/8
○
○
1/4
R1/8
20.5
18.5
25.5
41.0
11.0
4.5
15.0
10.0
12.0
5.0
3.4
29.0
8.0
　　T1N1/4-PT1/4
○
○
1/4
R1/4
23.0
22.0
29.0
46.0
12.0
4.5
15.0
12.0
12.0
7.0
3.4
42.0
8.0
　　T1N5/16-PT1/8
○
5/16
R1/8
23.0
21.0
29.0
46.0
11.0
4.5
16.0
12.0
14.0
5.0
4.7
42.0
15.0
　　T1N5/16-PT1/4
○
5/16
R1/4
23.0
22.0
30.0
46.0
12.0
4.5
16.0
12.0
14.0
7.0
4.7
45.0
15.0
　　T1N5/16-PT3/8
○
5/16
R3/8
26.0
26.0
34.0
52.0
13.0
4.5
16.0
14.0
14.0
9.0
4.7
66.0
15.0
　　T1N3/8-PT1/4
○
○
3/8
R1/4
24.0
22.0
32.0
48.0
12.0
4.5
18.0
12.0
17.0
7.0
5.7
55.0
19.0
　　T1N3/8-PT3/8
○
3/8
R3/8
27.0
26.0
36.0
54.0
13.0
4.5
18.0
14.0
17.0
9.0
5.7
77.0
19.0
　　T1N3/8-PT1/2
○
3/8
R1/2
30.0
33.0
43.0
60.0
18.0
4.5
18.0
18.0
17.0
12.0
5.7
122.0
22.5
　　T1N1/2-PT3/8
○
1/2
R3/8
28.0
26.0
37.0
56.0
13.0
4.5
19.0
14.0
19.0
9.0
8.2
79.0
32.0
　　T1N1/2-PT1/2
○
1/2
R1/2
31.0
33.0
44.0
61.0
18.0
4.5
19.0
18.0
19.0
-
8.2
119.0
32.0
　　T1N5/8-PT3/8
○
5/8
R3/8
36.0
28.0
43.5
72.0
13.0
5.0
21.0
18.0
27.0
9.0
9.3
130.0
48.0
　　T1N5/8-PT1/8
○
5/8
R1/2
36.0
33.0
48.5
72.0
18.0
5.0
21.0
18.0
27.0
12.0
9.3
172.0
53.0

　　　　　　●インチサイズ（グループ２） 　
品番
仕様
適用
Ｔ
Ｌ１
Ｌ２
Ｌ３
Ｌ４
Ａ
Ｓ
Ｆ
Ｈ１
Ｈ２
ｄ１
ｄ２
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
最小内径
黄銅
ＳＴ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(g)
(ｍ㎡)
(inch)
(R)
(mm)
(mm)
(mm)
(mm)
　　T2N1/8-PT1/8*
○
1/8
R1/8
20.5
18.5
23.0
41.0
11.0
4.5
21.0
10.0
8.0
5.0
3.0
20.5
1.5
　　T2N3/16-PT1/8
○
3/16
R1/8
20.5
18.5
24.0
41.0
11.0
4.5
15.0
10.0
10.0
5.0
1.4
25.0
1.5
　　T2N1/4-PT1/8
○
1/4
R1/8
20.5
18.5
25.5
41.0
11.0
4.5
15.0
10.0
12.0
5.0
2.2
30.0
3.5
　　T2N1/4-PT1/4
○
1/4
R1/4
23.0
22.0
29.0
46.0
12.0
4.5
15.0
12.0
12.0
7.0
2.2
43.0
3.5
　　T2N5/16-PT1/8
○
5/16
R1/8
23.0
21.0
29.0
46.0
11.0
4.5
16.0
12.0
14.0
5.0
2.9
45.0
5.0
　　T2N5/16-PT1/4
○
5/16
R1/4
23.0
22.0
30.0
46.0
12.0
4.5
16.0
12.0
14.0
7.0
2.9
43.0
5.0
　　T2N3/8-PT1/4
○
3/8
R1/4
24.0
22.0
32.0
48.0
12.0
4.5
18.0
12.0
17.0
7.0
3.5
57.0
7.5
　　T2N3/8-PT3/8
○
3/8
R3/8
27.0
26.0
36.0
54.0
13.0
4.5
18.0
14.0
17.0
9.0
3.5
78.0
7.5
　　T2N1/2-PT3/8
○
1/2
R3/8
28.0
26.0
37.0
56.0
13.0
4.5
19.0
14.0
19.0
9.0
5.2
80.0
18.0
