Home　＞　製品紹介　＞　配管継手　＞　空調配管用チューブジョイント　＞　クイックシールシリーズ

　クイックシールシリーズ　（インサートタイプ）　黄銅仕様・ＳＵＳ仕様
　　コネクタ　コネクタ 　雌コネクタ　雌コネクタ 　パネルタッチコネクタ　スィーベルナット雌コネクタ
　　エルボ　エルボ 　ユニオンコネクタ　ユニオンコネクタ 　ナット　パネルタッチコネクタ
　　ティー　ティー 　９０°ユニオンエルボ　９０°ユニオンエルボ 　スィーベルナット雌コネクタ　ナット
　　サービスティー　サービスティー 　スィーベルナット雌コネクタ　ユニオンティー 　ナイロンスリーブ　ナイロンスリーブ

  　スィーベルナット雌コネクタ　クイックシールシリーズ　（インサートタイプ）　黄銅仕様・ＳＵＳ仕様

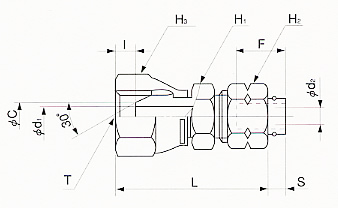

■寸法表 　
　　　　　　
　　　　　　●ミリサイズ
品番
仕様
適用
Ｔ
Ｌ
Ｓ
Ｉ
Ｆ
Ｈ１
Ｈ２
Ｈ３
Ｃ
ｄ１
ｄ２
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
二面幅
最小内径
黄銅
ＳＴ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(g)
(ｍ㎡)
(mm)
(G)
(mm)
(mm)
(mm)
(mm)
(mm)
　SC4N4×2-PF1/8
○
4×2
G1/8
33.0
4.5
4.0
15.0
12.0
10.0
14.0
5.0
2.8
0.9
24.0
1.0
　SC4N6×4-PF1/8
○
6×4
G1/8
33.0
4.5
4.0
15.0
12.0
12.0
14.0
5.0
2.7
2.7
26.0
5.0
　SCN6×4-PF1/4
○
6×4
G1/4
34.5
4.5
5.5
15.0
17.0
12.0
19.0
7.0
5.0
2.7
44.0
5.5
　SC4N6×4.5-PF1/8
○
6×4.5
G1/8
33.0
4.5
4.0
15.0
12.0
12.0
14.0
5.0
2.7
3.2
26.0
6.5
　SC4N6×4.5-PF1/4
○
6×4.5
G1/4
34.5
4.5
5.5
15.0
17.0
12.0
19.0
7.0
5.0
3.2
44.0
7.5
　SC4N8×6-PF1/4
○
8×6
G1/4
34.5
4.5
5.5
16.0
17.0
14.0
19.0
7.0
5.0
4.7
46.0
17.0
　SC4N10×7.5-PF1/4
○
10×7.5
G1/4
38.5
4.5
5.5
18.0
17.0
17.0
19.0
7.0
5.0
6.2
56.0
19.0
　SC4N10×7.5-PF3/8
○
10×7.5
G3/8
41.0
4.5
7.0
18.0
19.0
17.0
22.0
10.0
6.2
6.2
71.0
19.0
　SC4N10×8-PF1/4
○
10×8
G1/4
38.5
4.5
5.5
18.0
17.0
17.0
19.0
7.0
5.0
6.7
56.0
19.0
　SC4N10×8-PF3/8
○
10×8
G3/8
41.0
4.5
7.0
18.0
19.0
17.0
22.0
10.0
6.7
6.7
71.0
34.0
　SC4N12×9-PF3/8
○
12×9
G3/8
42.0
4.5
7.0
19.0
19.0
19.0
22.0
10.0
7.6
7.6
54.0
44.5
　SC4N12×9-PF1/2
○
12×9
G1/2
46.5
4.5
9.5
19.0
22.0
19.0
27.0
14.0
10.0
7.6
116.0
44.5

　　　　　　●インチサイズ（グループ１）
品番
仕様
適用
Ｔ
Ｌ
Ｓ
Ｉ
Ｆ
Ｈ１
Ｈ２
Ｈ３
Ｃ
ｄ１
ｄ２
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
二面幅
最小内径
黄銅
ＳＴ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(G)
(mm)
(mm)
(mm)
(mm)
(mm)
　SC1N1/8-PF1/8
○
1/8
G1/8
33.0
4.5
4.0
15.0
12.0
8.0
14.0
5.0
1.4
1.4
22.0
1.5
　SC1N3/16-PF1/8
○
3/16
G1/8
33.0
4.5
4.0
15.0
12.0
10.0
14.0
5.0
2.4
2.4
24.0
4.0
　SC1N1/4-PF1/8
○
1/4
G1/8
33.0
4.5
4.0
15.0
12.0
12.0
14.0
5.0
3.4
3.4
25.0
6.5
　SC1N1/4-PF1/4
○
1/4
G1/4
35.0
4.5
5.5
15.0
17.0
12.0
19.0
7.0
5.0
3.4
44.0
8.5
　SC1N5/16-PF1/4
○
5/16
G1/4
35.0
4.5
5.5
16.0
17.0
14.0
19.0
7.0
5.0
4.7
45.0
16.5
　SC1N3/8-PF1/4
○
3/8
G1/4
39.0
4.5
5.5
18.0
17.0
17.0
19.0
7.0
5.7
5.7
55.0
24.0
　SC1N3/8-PF3/8
○
3/8
G3/8
41.0
4.5
7.0
18.0
19.0
17.0
22.0
10.0
5.7
5.7
72.0
24.0
　SC1N1/2-PF3/8
○
1/2
G3/8
42.0
4.5
7.0
19.0
19.0
19.0
22.0
10.0
8.2
8.2
70.0
47.0
　SC1N1/2-PF1/2
○
1/2
G1/2
46.5
4.5
9.5
19.0
22.0
19.0
27.0
14.0
10.0
8.2
104.0
49.0
　SC1N5/8-PF1/2
○
5/8
G1/2
49.5
5.0
9.5
21.0
23.0
27.0
27.0
14.0
9.3
9.3
145.0
63.0


　　　　　　●インチサイズ（グループ２）
品番
仕様
適用
Ｔ
Ｌ
Ｓ
Ｉ
Ｆ
Ｈ１
Ｈ２
Ｈ３
Ｃ
ｄ１
ｄ２
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
二面幅
最小内径
黄銅
ＳＴ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(G)
(mm)
(mm)
(mm)
(mm)
(mm)
　SC2N1/4-PF1/8
○
1/4
G1/8
33.0
4.5
4.0
15.0
12.0
12.0
14.0
5.0
3.5
2.2
25.5
3.5
　SC2N1/4-PF1/4
○
1/4
G1/4
35.0
4.5
5.5
15.0
17.0
12.0
19.0
7.0
5.0
2.2
44.0
3.5
　SC2N5/16-PF1/4
○
5/16
G1/4
35.0
4.5
5.5
16.0
17.0
14.0
19.0
7.0
5.0
2.9
45.0
6.0
　SC2N3/8-PF3/8
○
3/8
G3/8
41.0
4.5
7.0
18.0
19.0
17.0
22.0
10.0
3.5
3.5
72.0
7.0
　SC2N1/2-PF3/8
○
1/2
G3/8
42.0
4.5
7.0
19.0
19.0
19.0
22.0
10.0
5.2
5.2
70.0
20.5
