Home　＞　製品紹介　＞　配管継手　＞　空調配管用チューブジョイント　＞　プッシュワンＥシリーズ

　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）
　　コネクタ　コネクタ 　Ｙジョイント　Ｙジョイント 　パネルタッチコネクタ　パネルタッチコネクタ
　　雌コネクタ　雌コネクタ 　ユニオンコネクター　ユニオンコネクター 　雌パネルタッチコネクタ　雌パネルタッチコネクタ
　　９０°エルボ　９０°エルボ 　Ｙユニオン　Ｙユニオン 　レデューサ　レデューサ
　　９０°ロングエルボ　９０°ロングエルボ 　ユニオンティー　ユニオンティー 　Ｙプラグ　Ｙプラグ
　　４５°エルボ　４５°エルボ 　９０°ユニオンエルボ　９０°ユニオンエルボ 　アダプタエルボ　アダプタエルボ
　　ティー　ティー 　９０°ユニオンロングエルボ　９０°ユニオンロングエルボ 　ブランクプラグ　ブランクプラグ
　　サービスティー　サービスティー 　ユニバーサルエルボ　ユニバーサルエルボ 　　　　

  　コネクタ　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）
  コネクタ

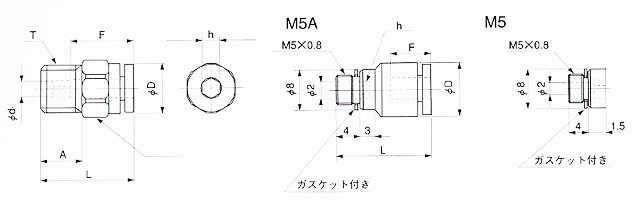

■寸法表 　
●ミリサイズ
品番
タイプ
適用
Ｔ
Ｌ
Ａ
Ｆ
Ｈ×φ
ｈ
Ｄ
ｄ１
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
挿入長さ
(mm)
(mm)
(g)
(ｍ㎡)
(mm)
(M,R)
(mm)
(mm)
(mm)
　EC4-M5
○
○
4
M5×0.8
22.0
4.0
13.5
10.0×11.0
2.5
10.0
2.0
12.0
3.0
　EC4-M5A
○
○
4
M5×0.8
19.0
4.0
13.5
-
2.0
9.7
2.0
5.0
3.0
　EC4-PT1/8
○
○
4
R1/8
19.0
8.0
13.5
10.0×11.0
3.0
10.0
3.0
13.0
4.0
　EC4-PT1/4
○
○
4
R1/4
22.0
11.0
13.5
14.0×15.4
2.5
10.0
2.5
24.0
4.0
　EC6-M5
○
○
6
M5×0.8
24.0
4.0
15.0
12.0×13.0
4.0
12.0
2.0
9.0
3.5
　EC6-PT1/8
○
○
6
R1/8
21.0
8.0
15.0
12.0×13.0
4.0
12.0
4.0
9.0
10.5
　EC6-PT1/4
○
○
6
R1/4
24.0
11.0
15.0
14.0×15.4
4.0
12.0
4.0
18.0
10.5
　EC6-PT3/8
○
○
6
R3/8
25.0
12.0
15.0
17.0×18.5
4.0
12.0
4.0
32.0
10.5
　EC8-PT1/8
○
○
8
R1/8
25.5
8.0
16.0
14.0×15.4
5.0
14.0
5.0
14.0
20.0
　EC8-PT1/4
○
○
8
R1/4
24.5
11.0
16.0
14.0×15.4
6.0
14.0
6.0
16.0
25.0
　EC8-PT3/8
○
○
8
R3/8
25.5
12.0
16.0
17.0×18.5
6.0
14.0
6.0
29.0
26.0
　EC10-PT1/8
○
○
10
R1/8
29.5
8.0
19.0
17.0×18.5
-
17.0
5.0
24.0
25.0
　EC10-PT1/4
○
○
10
R1/4
27.5
11.0
19.0
17.0×18.5
-
17.0
8.0
21.0
40.0
　EC10-PT3/8
○
○
10
R3/8
28.5
12.0
19.0
17.0×18.5
-
17.0
8.0
29.0
40.0
　EC10-PT1/2
○
○
10
R1/2
31.5
15.0
19.0
22.0×24.5
-
17.0
8.0
61.0
40.0
　EC12-PT1/4
○
○
12
R1/4
33.5
11.0
20.0
19.0×21.0
-
19.0
8.0
32.0
45.0
　EC12-PT3/8
○
○
12
R3/8
29.5
12.0
20.0
19.0×21.0
-
19.0
10.0
31.0
50.0
　EC12-PT1/2
○
○
12
R1/2
32.5
15.0
20.0
22.0×24.5
-
19.0
10.0
58.0
50.0
　EC16-PT3/8
○
○
16
R3/8
41.5
12.0
26.5
24.0×26.5
-
24.0
10.0
68.0
77.0
　EC16-PT1/2
○
○
16
R1/2
43.5
15.0
26.5
24.0×26.5
-
24.0
12.0
83.0
110.5

●インチサイズ
品番
タイプ
適用
Ｔ
Ｌ
Ａ
Ｆ
Ｈ×φ
ｈ
Ｄ
ｄ１
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
挿入長さ
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(M,R)
(mm)
(mm)
(mm)
　EC1/4-M5
○
1/4
M5×0.8
24.0
4.0
15.0
12.0×13.0
4.0
12.0
2.0
9.0
3.5
　EC1/4-PT1/8
○
1/4
R1/8
21.0
8.0
15.0
12.0×13.0
4.0
12.0
4.0
9.0
12.0
　EC1/4-PT1/4
○
1/4
R1/4
24.0
11.0
15.0
14.0×15.4
4.0
12.0
4.0
18.0
12.0
　EC1/4-PT3/8
○
1/4
R3/8
25.0
12.0
15.0
17.0×18.5
4.0
12.0
4.0
32.0
12.0
　EC5/16-PT1/8
○
5/16
R1/8
25.5
8.0
16.0
14.0×15.4
5.0
14.0
5.0
14.0
20.0
　EC5/16-PT1/4
○
5/16
R1/4
24.5
11.0
16.0
14.0×15.4
6.0
14.0
6.0
16.0
25.0
　EC5/16-PT3/8
○
5/16
R3/8
25.5
12.0
16.0
17.0×18.5
6.0
14.0
6.0
29.0
26.0
　EC3/8-PT1/8
○
3/8
R1/8
29.5
8.0
19.0
17.0×18.5
-
17.0
5.0
24.0
20.0
　EC3/8-PT1/4
○
3/8
R1/4
27.5
11.0
19.0
17.0×18.5
-
17.0
8.0
21.0
35.0
　EC3/8-PT3/8
○
3/8
R3/8
28.5
12.0
19.0
17.0×18.5
-
17.0
8.0
29.0
35.0
　EC3/8-PT1/2
○
3/8
R1/2
31.5
15.0
19.0
22.0×24.5
-
17.0
8.0
61.0
35.0
　EC1/2-PT1/4
○
1/2
R1/4
33.5
11.0
20.0
19.0×21.5
-
19.0
8.0
32.0
48.0
　EC1/2-PT3/8
○
1/2
R3/8
29.5
12.0
20.0
19.0×21.0
-
19.0
10.0
31.0
66.0
