 プッシュワンEシリーズ  (標準タイプ・TRタイプ)
  コネクタ コネクタ  Yジョイント Yジョイント  パネルタッチコネクタ パネルタッチコネクタ
  雌コネクタ 雌コネクタ  ユニオンコネクター ユニオンコネクター  雌パネルタッチコネクタ 雌パネルタッチコネクタ
  90°エルボ 90°エルボ  Yユニオン Yユニオン  レデューサ レデューサ
  90°ロングエルボ 90°ロングエルボ  ユニオンティー ユニオンティー  Yプラグ Yプラグ
  45°エルボ 45°エルボ  90°ユニオンエルボ 90°ユニオンエルボ  アダプタエルボ アダプタエルボ
  ティー ティー  90°ユニオンロングエルボ 90°ユニオンロングエルボ  ブランクプラグ ブランクプラグ
  サービスティー サービスティー  ユニバーサルエルボ ユニバーサルエルボ

   ユニオンティー プッシュワンEシリーズ  (標準タイプ・TRタイプ)
  90°ロングエルボ

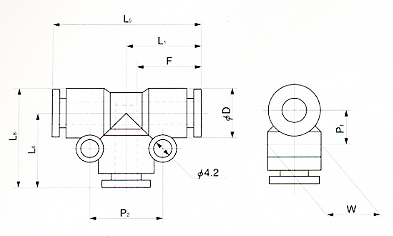

■寸法表

      ●ミリサイズ
品番
タイプ
適用
L1
L5
L6
L8
P1
P2
F
D
W
最小内径
質量
有効断面積
チューブ
チューブ
標準
TR
外径
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(m㎡)
(mm)
(mm)
 EUT4
○
○
4
16.5
33.0
16.5
21.5
7.0
14.0
13.5
9.7
9.7
3.0
6.0
3.5
 EUT6
○
○
6
18.5
37.0
18.5
25.0
8.5
17.0
15.0
12.5
12.5
5.0
9.0
4.5
 EUT8
○
○
8
20.5
41.0
20.5
28.0
9.5
19.0
16.0
14.5
14.5
7.0
13.0
19.5
 EUT10
○
○
10
24.5
49.0
24.5
33.5
11.0
22.0
19.0
17.5
17.5
9.0
22.0
32.5
 EUT12
○
○
12
26.0
52.0
26.0
36.0
12.0
24.0
20.0
20.0
20.0
11.0
29.0
45.5
 EUT16
○
○
16
35.0
70.0
35.0
49.0
15.9
31.7
26.5
28.0
28.0
13.0
73.0
97.0

       ●インチサイズ
品番
タイプ
適用
L1
L5
L6
L8
P1
P2
P3
F
D
W
最小内径
質量
有効断面積
チューブ
チューブ
標準
TR
外径
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(m㎡)
(inch)
(mm)
 EUT1/4
○
1/4
18.5
37.0
18.5
25.0
8.5
17.0
14.8
15.0
12.5
12.5
5.0
9.0
12.0
 EUT5/16
○
5/16
20.5
41.0
20.5
28.0
9.5
19.0
16.8
16.0
14.5
14.5
7.0
13.0
20.0
 EUT3/8
○
3/8
24.5
49.0
24.5
33.5
11.0
22.0
19.8
19.0
17.5
17.5
9.0
22.0
27.0
 EUT1/2
○
1/2
26.0
52.0
26.0
36.0
12.6
25.0
24.0
20.0
21.0
21.0
11.0
29.0
54.5
