 プッシュワンEシリーズ  (標準タイプ・TRタイプ)
  コネクタ コネクタ  Yジョイント Yジョイント  パネルタッチコネクタ パネルタッチコネクタ
  雌コネクタ 雌コネクタ  ユニオンコネクター ユニオンコネクター  雌パネルタッチコネクタ 雌パネルタッチコネクタ
  90°エルボ 90°エルボ  Yユニオン Yユニオン  レデューサ レデューサ
  90°ロングエルボ 90°ロングエルボ  ユニオンティー ユニオンティー  Yプラグ Yプラグ
  45°エルボ 45°エルボ  90°ユニオンエルボ 90°ユニオンエルボ  アダプタエルボ アダプタエルボ
  ティー ティー  90°ユニオンロングエルボ 90°ユニオンロングエルボ  ブランクプラグ ブランクプラグ
  サービスティー サービスティー  ユニバーサルエルボ ユニバーサルエルボ

   Yプラグ プッシュワンEシリーズ  (標準タイプ・TRタイプ)
  90°ロングエルボ

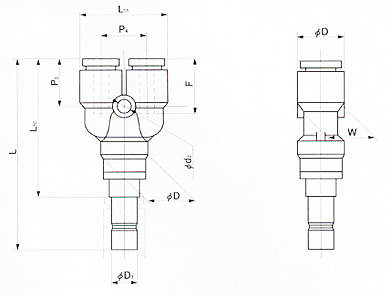

■寸法表

      ●ミリサイズ
品番
タイプ
適用
D1
L
L10
L11
F
P3
P4
W
D
d2
最小内径
質量
有効断面積
チューブ
挿入部分
チューブ
標準
TR
外径
外径
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(g)
(m㎡)
(mm)
(mm)
(mm)
 EYA4-4
○
○
4
4
48.0
35.0
21.0
13.5
12.5
11.0
9.7
9.7
3.2
3.0
8.0
3.5
 EYA6-6
○
○
6
6
52.5
39.0
25.0
15.0
14.5
12.0
12.5
12.5
4.2
4.5
14.0
9.0
 EYA8-8
○
○
8
8
56.0
42.0
29.0
16.0
16.0
14.0
14.5
14.5
4.2
6.0
19.0
18.0
 EYA10-10
○
○
10
10
63.5
47.0
35.0
19.0
18.0
17.5
17.5
17.5
4.2
8.0
31.0
28.0
 EYA12-12
○
○
12
12
70.0
52.0
40.0
20.0
20.0
20.0
20.0
20.0
4.2
10.0
42.0
40.0
