　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）
　　コネクタ　コネクタ 　Ｙジョイント　Ｙジョイント 　パネルタッチコネクタ　パネルタッチコネクタ
　　雌コネクタ　雌コネクタ 　ユニオンコネクター　ユニオンコネクター 　雌パネルタッチコネクタ　雌パネルタッチコネクタ
　　９０°エルボ　９０°エルボ 　Ｙユニオン　Ｙユニオン 　レデューサ　レデューサ
　　９０°ロングエルボ　９０°ロングエルボ 　ユニオンティー　ユニオンティー 　Ｙプラグ　Ｙプラグ
　　４５°エルボ　４５°エルボ 　９０°ユニオンエルボ　９０°ユニオンエルボ 　アダプタエルボ　アダプタエルボ
　　ティー　ティー 　９０°ユニオンロングエルボ　９０°ユニオンロングエルボ 　ブランクプラグ　ブランクプラグ
　　サービスティー　サービスティー 　ユニバーサルエルボ　ユニバーサルエルボ 　　　　

  　９０°ユニオンエルボ　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）

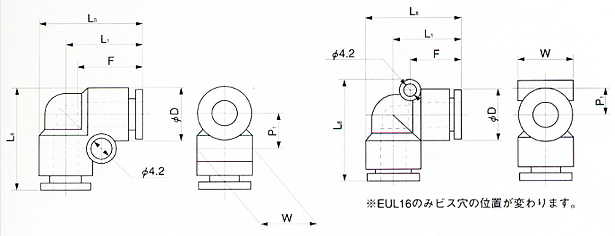

  90°ロングエルボ
■寸法表 　
　●ミリサイズ
品番
タイプ
適用
Ｌ１
Ｌ８
Ｐ１
Ｆ
Ｄ
Ｗ
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾁｭｰﾌﾞ
標準
ＴＲ
外径
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(mm)
(mm)
EUL4
○
○
4
16.5
21.5
7.0
13.5
9.7
9.7
3.0
4.0
3.5
EUL6
○
○
6
18.5
25.0
8.5
15.0
12.5
12.5
5.0
6.0
9.5
EUL8
○
○
8
20.5
28.0
9.5
16.0
14.5
14.5
7.0
9.0
19.5
EUL10
○
○
10
24.5
33.5
11.0
19.0
17.5
17.5
9.0
15.0
32.5
EUL12
○
○
12
26.0
36.0
12.0
20.0
20.0
20.0
11.0
20.0
45.5
EUL16
○
○
16
35.0
49.0
12.9
26.5
28.0
28.0
13.0
50.0
97.0
　 ●インチサイズ
品番
タイプ
適用
Ｌ１
Ｌ８
Ｐ１
Ｆ
Ｄ
Ｗ
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾁｭｰﾌﾞ
標準
ＴＲ
外径
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(mm)
　EUL1/4
○
1/4
18.5
25.0
8.5
15.0
12.5
12.5
5.0
6.0
12.0
　EUL5/16
○
5/16
20.5
28.0
9.5
16.0
14.5
14.5
7.0
9.0
20.0
　EUL3/8
○
3/8
24.5
33.5
11.0
19.0
17.5
17.5
9.0
15.0
27.0
　EUL1/2
○
1/2
26.0
36.0
12.6
20.0
21.0
21.0
11.0
20.0
54.5
