  　ユニオンコネクター　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）
  90°ロングエルボ

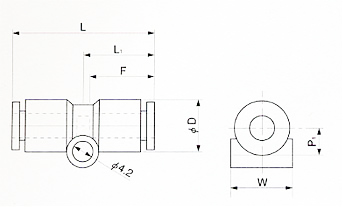

■寸法表 　
　●ミリサイズ
品番
タイプ
適用
Ｌ
Ｌ１
Ｐ１
Ｆ
Ｄ
Ｗ
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾁｭｰﾌﾞ
標準
ＴＲ
外径
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(mm)
(mm)
　EUC4
○
○
4
30.0
15.0
5.0
13.5
9.7
9.7
3.0
4.0
3.5
　EUC6
○
○
6
33.0
16.5
6.0
15.0
12.5
12.5
5.0
6.0
12.5
　EUC8
○
○
8
35.0
17.5
7.0
16.0
14.5
14.5
7.0
8.0
28.0
　EUC10
○
○
10
41.0
20.5
8.5
19.0
17.5
17.5
9.0
14.0
45.0
　EUC12
○
○
12
43.0
21.5
9.8
20.0
20.0
20.0
11.0
19.0
67.0
　EUC16
○
○
16
56.0
28.0
17.2
26.5
28.0
28.0
13.0
48.0
110.0
　 ●インチサイズ
品番
タイプ
適用
Ｌ
Ｌ１
Ｐ１
Ｆ
Ｄ
Ｗ
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾁｭｰﾌﾞ
標準
ＴＲ
外径
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(mm)
　EUC1/4
○
1/4
30.0
16.5
6.0
15.0
12.5
12.5
5.0
6.0
12.5
　EUC5/16
○
5/16
35.0
17.5
7.0
16.0
14.5
14.5
7.0
8.0
28.0
　EUC3/8
○
3/8
41.0
20.5
8.5
19.0
17.5
17.5
9.0
14.0
35.0
　EUC1/2
○
1/2
43.0
21.5
10.3
20.0
20.0
21.0
11.0
19.0
65.0
