  　Ｙジョイント　プッシュワンＥシリーズ　 （標準タイプ・ＴＲタイプ）
  90°ロングエルボ

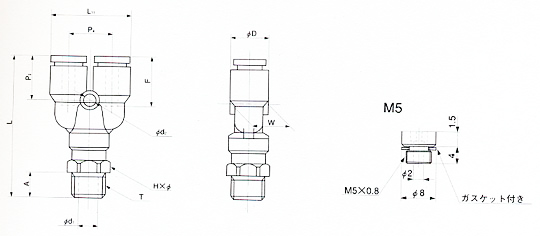

■寸法表 　
　　　　　　
　　　　　　●ミリサイズ
品番
タイプ
適用
Ｔ
Ｌ
Ｌ11
Ａ
Ｆ
Ｈ×φ
Ｐ３
Ｐ４
Ｗ
Ｄ
ｄ１
ｄ２
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(mm)
(M,R)
(mm)
(mm)
EY4-M5
○
○
4
M5×0.8
37.0
21.0
4.0
13.5
10.0×11.0
12.5
11.0
9.7
9.7
2.0
3.2
2.0
9.0
2.5
EY4-PT1/8
○
○
4
R1/8
39.5
21.0
8.0
13.5
10.0×11.0
12.5
11.0
9.7
9.7
5.0
3.2
3.0
11.0
3.5
EY4-PT1/4
○
○
4
R1/4
43.5
21.0
11.0
13.5
14.0×15.4
12.5
11.0
9.7
9.7
7.0
3.2
3.0
18.0
3.5
EY6-M5
○
○
6
M5×0.8
41.0
25.0
4.0
15.0
12.0×13.0
14.5
12.0
12.5
12.5
2.0
4.2
2.0
13.0
2.5
EY6-PT1/8
○
○
6
R1/8
43.5
25.0
8.0
15.0
12.0×13.0
14.5
12.0
12.5
12.5
5.0
4.2
5.0
15.0
9.0
EY6-PT1/4
○
○
6
R1/4
47.5
25.0
11.0
15.0
14.0×15.4
14.5
12.0
12.5
12.5
7.0
4.2
5.0
22.0
9.0
EY6-PT3/8
○
○
6
R3/8
48.5
25.0
12.0
15.0
17.0×18.5
14.5
12.0
12.5
12.5
9.0
4.2
5.0
30.0
9.0
EY8-PT1/8
○
○
8
R1/8
46.5
29.0
8.0
16.0
14.0×15.4
16.0
14.0
14.5
14.5
5.0
4.2
5.0
20.0
17.5
EY8-PT1/4
○
○
8
R1/4
50.5
29.0
11.0
16.0
14.0×15.4
16.0
14.0
14.5
14.5
7.0
4.2
7.0
25.0
20.0
EY8-PT3/8
○
○
8
R3/8
51.5
29.0
12.0
16.0
17.0×18.5
16.0
14.0
14.5
14.5
9.0
4.2
7.0
33.0
20.0
EY10-PT1/4
○
○
10
R1/4
55.5
35.0
11.0
19.0
17.0×18.5
18.0
17.5
17.5
17.5
7.0
4.2
7.0
33.0
27.5
EY10-PT3/8
○
○
10
R3/8
56.5
35.0
12.0
19.0
17.0×18.5
18.0
17.5
17.5
17.5
9.0
4.2
9.0
41.0
28.0
EY10-PT1/2
○
○
10
R1/2
60.5
35.0
15.0
19.0
22.0×24.0
18.0
17.5
17.5
17.5
12.0
4.2
9.0
60.0
28.0
EY12-PT1/4
○
○
12
R1/4
60.5
53.0
11.0
20.0
19.0×21.0
20.0
20.0
20.0
20.0
7.0
4.2
7.0
47.0
34.5
EY12-PT3/8
○
○
12
R3/8
61.5
53.0
12.0
20.0
19.0×21.0
20.0
20.0
20.0
20.0
9.0
4.2
9.0
52.0
40.0
EY12-PT1/2
○
○
12
R1/2
65.5
53.0
15.0
20.0
22.0×24.0
20.0
20.0
20.0
20.0
12.0
4.2
10.0
70.0
40.0
EY16-PT3/8
○
○
16
R3/8
78.0
56.0
12.0
26.5
24.0×27.0
26.0
28.0
28.0
28.0
11.0
4.2
11.0
103.0
70.0
EY16-PT1/2
○
○
16
R1/2
81.0
56.0
15.0
26.5
24.0×27.0
26.0
28.0
28.0
28.0
12.0
4.2
12.0
117.0
71.0

　　　　　　 ●インチサイズ
品番
タイプ
適用
Ｔ
Ｌ
Ｌ11
Ａ
Ｆ
Ｈ×φ
Ｐ３
Ｐ４
Ｗ
Ｄ
ｄ１
ｄ２
最小内径
質量
有効断面積
ﾁｭｰﾌﾞ
ﾈｼﾞ
ﾁｭｰﾌﾞ
二面幅
標準
ＴＲ
外径
ｻｲｽﾞ
(mm)
(mm)
(mm)
挿入長さ
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(mm)
(g)
(ｍ㎡)
(inch)
(R)
(mm)
(mm)
EY1/4-PT1/8
○
1/4
R1/8
43.5
25.0
8.0
15.0
12.0×13.0
14.5
12.0
12.5
12.5
5.0
4.2
5.0
15.0
10.5
EY1/4-PT1/4
○
1/4
R1/4
47.5
25.0
11.0
15.0
14.0×15.4
14.5
12.0
12.5
12.5
7.0
4.2
5.0
22.0
10.5
EY5/16-PT1/8
○
5/16
R1/8
46.5
29.0
8.0
16.0
14.0×15.4
16.0
14.0
14.5
14.5
5.0
4.2
5.0
20.0
17.5
EY5/16-PT1/4
○
5/16
R1/4
50.5
29.0
11.0
16.0
14.0×15.4
16.0
14.0
14.5
14.5
7.0
4.2
7.0
25.0
20.0
EY3/8-PT1/4
○
3/8
R1/4
55.5
35.0
11.0
19.0
17.0×18.5
18.0
17.5
17.5
17.5
7.0
4.2
7.0
33.0
26.0
EY3/8-PT3/8
○
3/8
R3/8
56.5
35.0
12.0
19.0
17.0×18.5
18.0
17.5
17.5
17.5
9.0
4.2
9.0
41.0
26.0
EY1/2-PT1/4
○
1/2
R1/4
60.5
53.0
11.0
20.0
19.0×21.0
20.0
21.0
21.0
21.0
7.0
4.2
7.0
47.0
37.0
EY1/2-PT3/8
○
1/2
R3/8
61.5
53.0
12.0
20.0
19.0×21.0
20.0
21.0
21.0
21.0
9.0
4.2
9.0
52.0
48.0
EY1/2-PT1/2
○
1/2
R1/2
65.5
53.0
15.0
20.0
22.0×24.0
20.0
21.0
21.0
21.0
12.0
4.2
11.0
70.0
48.0
